  DSP6000实验教学套件

每个例程都有非常详细的说明,而不是简单的DEMO,帮助你尽快扎扎实实掌握DSP的开发。

操作系统支持:Windows 2000(SP2) 或Windows XP
调试软件支持:CCS2.20.18 或以上版本
电路板尺寸:166mm X 123mm ,采用6层板工艺,全部布线通过信号完整性分析,运行稳定可靠。
工作方式: 独立工作模式。
电源输入:+12V输入
视频输入:两路复合视频,最大输入范围0-1Vpp。 NTSC :720*525@30 帧/秒; PAL:720*625 @25帧/秒。
视频输出:一路复合视频输出,或S端子输出。最大输出范围:
CVBS:0-1.23Vpp,Y :0-1Vpp,C :0-0.89Vpp 。
音频输入:双声道立体声输入或单一麦克风输入,8KHz-96KHz@16/20/24采样。
音频输出:立体声输出,8KHz-96KHz@16/20/24采样。
板上DSP芯片:TMS320DM642AZDK600,BGA548封装 ,功耗更低
DSP 工作电压: I/O 电压3.3V,核电压1.4V
DSP 内部工作时钟: 600MHz(1.67ns)
DSP 计算能力: 4.8 亿条指令每秒
DSP 外部总线时钟: 100 MHz
SDRAM :4M×64bits ,64位总线宽度。
FLASH :一片Nand FLASH 4M×8bits ;
DSP 引导方式:FLASH 引导。
实时时钟:提供用户实时时钟。
1个EEPROM
提供外部接口:
2 个UART, 1个RS232 电平驱动;1个RS485电平驱动
一个10/100 Mb/s以太网接口。
4个光耦隔离输入(可以承受12-36V电压输入),2个光耦隔离输出(可以驱动9V小型继电器)
1个用户数据接口
5个用户指示LED
40针DM642 HPI接口,便于与其它板卡(如ARM板)连接。
上述40针接口组成子板接口,可以方便的在此EVM板上插接一块子板。
JTAG 接口,符合IEEE 1149. 标准,用于DM642调试。
功率消耗:不大于5W。
工作温度:0-70度。
实验目录
实验一 SDRAM操作实验
实验二 GPIO操作实验
实验三 TIMER定时器实验
实验四 视频通道1采集实验
实验五 视频通道2采集实验
实验六 视频通道1采集回放实验
实验七 视频通道2采集回放实验
实验八 音频采集回放实验
实验九 扩展I/O输出控制实验
实验十 扩展I/O输入控制实验
实验十一 RS232收发实验
实验十二 视频JPEG编解码实验
实验十四 视频MPEG2编解码实验
实验十五 视频H.263编解码实验
实验十六 视频JPEG编解码网络传输实验
实验十七 图象反色实验
实验十八 图象的灰度显示实验
实验十九 图象的阀值分割实验
实验二十 灰度图的线形变换实验
实验二十一 灰度窗口实验
实验二十二 灰度拉升实验
实验二十三 直方图实验
实验二十四 灰度均衡实验
实验二十五 图象平移实验
实验二十六 图象的垂直镜象变换实验
实验二十七 图象的水平镜象变化实验
实验二十八 图象缩放实验
实验二十九 图象旋转实验
实验三十 图象平滑实验
实验三十一 图象中值滤波实验
实验三十二 图象锐化实验
实验三十三 图象边缘检测实验
实验三十四 Flash操作及bootload实验





DM642开发板+仿真器特写

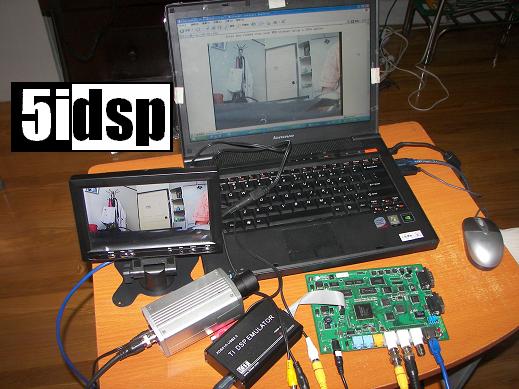

  网络测试效果
